Що се отнася до производството на предавки, машините за хобинг играят решаваща роля. Като доставчик на машини за хобинг, често ме питат за разликите между машините за хобинг на ЦПУ и конвенционалните машини за хобиране. В този блог ще се задълбоча в детайлите, за да ви помогна да разберете кой тип може да е най -подходящият за вашата екипировка - производствени нужди.
1. Основни принципи на работа
Конвенционални машини за хобиране
Конвенционалните машини за хобиране съществуват отдавна. Те работят въз основа на механична система за предаване. HOB, който е инструмент за рязане, се върти със специфична скорост. Работата, обикновено празна предавка, също се завърта в синхронизация с HOB. Съотношението на скоростите на въртене между котлона и детайла се определя от броя на зъбите на предавката, които трябва да бъдат отрязани и броя на стартирането на котлона. Тази синхронизация се постига чрез поредица от предавки и механични връзки.
Например, ако искате да изрежете предавка с 30 зъба с помощта на едно -стартов кот, механичната система е настроена по такъв начин, че за всеки 30 ротации на HOB, детайлът прави едно пълно въртене. Тази механична синхронизация е сравнително фиксирана и изисква ръчна настройка при промяна на спецификациите на предавката.
CNC Hobbing Machines
От друга страна, CNC (Компютърно числово управление) Машини, от друга страна, използват компютърни програми за контрол на движението на HOB и детайла. Вместо да разчита на механични връзки, машината получава инструкции от компютър. Тези инструкции точно определят скоростта на въртене на HOB, скоростта на въртене на детайла и скоростта на подаване на котлона в детайла.
Например, можете да въведете параметрите на предавката като броя на зъбите, модула и ъгъла на налягане в системата на ЦПУ. След това компютърът изчислява оптималния път за рязане и контролира машината, за да изпълни операцията за рязане. Този цифров контрол позволява много по -голяма гъвкавост в производството на предавки.
2. Прецизност и точност
Конвенционални машини за хобиране
По отношение на точността, конвенционалните машини за хобиране имат ограничения. Механичните компоненти в тези машини подлежат на износване с течение на времето. С напредването на зъбните колела и връзките могат да има леки вариации в синхронизацията между HOB и детайла. Това може да доведе до неточности в профилите на зъбите на зъбите, като отклонения в дебелината на зъба, стъпката и ъгъла на спирала.
Освен това точността на конвенционалните машини също се влияе от нивото на умения на оператора. Необходими са ръчни корекции при промяна на спецификациите на предавката и дори малка грешка в регулирането може да доведе до значителни разлики в крайното качество на предавката.
CNC Hobbing Machines
Машините за хобинг на CNC предлагат много по -висока точност и точност. Компютърната контролирана система гарантира, че параметрите на рязане се поддържат последователно през целия процес на рязане. Машината може да постигне изключително прецизни зъбни профили, с тесни допустими отклонения върху дебелина на зъбите, стъпка и ъгъл на спирала.
Например, при приложения с висока прецизна предавка като аерокосмически и автомобилни трансмисии, машините за хобинг на ЦПУ често са предпочитаният избор. Те могат да произвеждат предавки с точност до няколко микрометра, което е трудно да се постигне с конвенционалните машини.
3. Гъвкавост в производството на предавки
Конвенционални машини за хобиране
Конвенционалните машини за хобиране са сравнително негъвкави, когато става въпрос за промяна на спецификациите на предавката. За да произведе различна предавка, операторът трябва ръчно да промени предавките в механичната трансмисионна система, да коригира инструмента и отново да настрои машината. Този процес може да бъде време - отнема и изисква високо ниво на умение.
Например, ако искате да преминете от производството на Spur Gear към спирална предавка на конвенционална машина, трябва да направите значителни механични корекции, които могат да отнемат часове или дори дни в зависимост от сложността на машината.
CNC Hobbing Machines
Машините за хобинг на CNC предлагат несравнима гъвкавост. Тъй като параметрите на рязане се контролират от компютърни програми, промяната на спецификациите на предавката е толкова проста, колкото зареждането на нова програма в системата на ЦПУ. Няма нужда от обширни механични корекции.
Например, можете бързо да превключвате от производството на малка предавка в голям размер на предавка или от шпора на предавка към спирална предавка, само като изберете друга програма. Това прави CNC Hobbing Machines идеални за производство на малки и персонализирани - предавки.
4. Производителност
Конвенционални машини за хобиране
Производителността на конвенционалните машини за хобиране е сравнително ниска. Времето - консумация на процес на настройка при промяна на спецификациите на предавката, комбинирана с ограниченията на скоростта на рязане поради механични ограничения, води до по -дълги производствени цикли.
Например, при сценарий за производство на маса, необходимостта от спиране на машината за ръчни настройки между различните типове предавки може значително да намали общия изход.
CNC Hobbing Machines
Машините за хобинг на CNC са предназначени за производство на висока производителност. Функцията Fast Program - Changeover позволява бързи преходи между различни типове предавки. Освен това, компютърната контролирана система може да оптимизира параметрите на рязане, като увеличаване на скоростта на рязане и скоростта на подаване, без да жертва точност.
Например, в голям мащабен завод за производство на предавки, машините за хобинг на ЦПУ могат да произвеждат предавки с много по -бърза скорост от конвенционалните машини, което води до по -висока обща производителност и по -ниски производствени разходи за единица.
5. Разходи
Конвенционални машини за хобиране
Конвенционалните машини за хобинг обикновено са по -евтини за закупуване в сравнение с машините за хобинг на ЦПУ. Механичните компоненти са сравнително прости и не изискват усъвършенстваните системи за управление на компютъра, открити в CNC машини.
Дългосрочната цена на използването на конвенционални машини обаче може да бъде по -висока. Необходимостта от честа поддръжка поради механично износване и потенциалната загуба на производителност поради неточни предавки и дълго време на настройка може да се добави с течение на времето.
CNC Hobbing Machines
Машините за хобинг на ЦПУ имат по -висока цена. Разширените системи за компютърно управление, заедно с прецизните проектирани компоненти, правят тези машини по -скъпи за закупуване.
В дългосрочен план обаче по -високата производителност, по -ниските проценти на скрап и намалените времена на настройка могат да компенсират първоначалната инвестиция. Цената - ефективността на машините за хобинг на ЦПУ става по -очевидна в големи мащаби и високо прецизно производство на предавки.
6. Изисквания за умения на оператора
Конвенционални машини за хобиране
Работата с конвенционална машина за хобиране изисква високо ниво на умение. Операторът трябва да има дълбоко разбиране на механичните системи, тъй като те са отговорни за ръчните корекции на машината. Те също така трябва да могат да диагностицират и отстранят механичните проблеми, които могат да възникнат по време на операцията.
Например, опитен оператор е необходим за точното задаване на съотношението на предавката чрез механични връзки и да се гарантира, че HOB и детайлът са правилно подравнени.
CNC Hobbing Machines
Докато машините за хобинг на CNC също изискват квалифицирани оператори, наборът от умения е различен. Операторите трябва да са специалисти в използването на системата за управление на CNC, включително програмиране, зареждане на програми и наблюдение на производителността на машината. Те също така трябва да имат основно разбиране на принципите на производството.
Въпреки това, в сравнение с конвенционалните машини, кривата на обучение за машини за хобинг на ЦПУ е сравнително по -къса, особено за оператори с известен опит в компютърните контролирани машини.
Заключение
В заключение, както машините за хобинг на ЦПУ, така и конвенционалните машини за хобиране имат свои предимства и недостатъци. Конвенционалните машини за хобиране са подходящи за просто, голямо производство на партиди, където изискванията за прецизност не са изключително високи и бюджетът е ограничен. От друга страна, машините за хобинг на CNC са по -добрият избор за високо - прецизност, малка - партида и производство на персонализирани съоръжения, тъй като предлагат по -висока точност, гъвкавост, производителност и дълга срочна цена - ефективност.

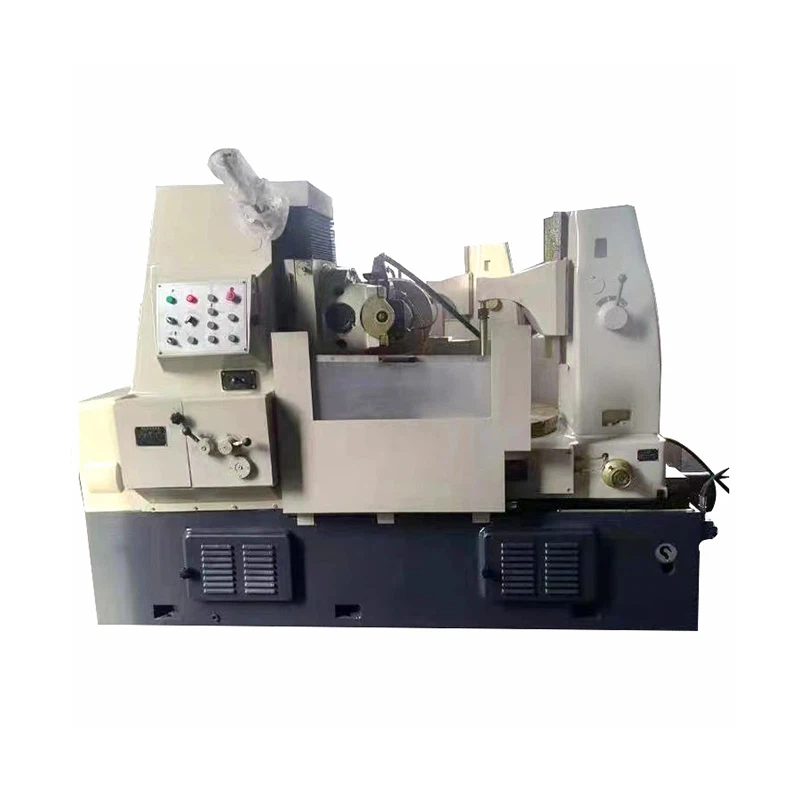

Ако сте на пазара за машина за хобиране, независимо дали еМашина за хобингили aМашина за хобинг на метална предавкаи се нуждаете от повече информация, за да вземете информирано решение, моля, не се колебайте да се свържете с нас за подробна консултация. Ние сме тук, за да ви помогнем да намерите най -доброто решение за вашите съоръжения - производствени нужди.
ЛИТЕРАТУРА
- Smith, J. (2018). Технология за производство на предавки. Ню Йорк: Industrial Press.
- Johnson, R. (2019). Основи за обработка на ЦПУ. Лондон: обработка на пресата.
- Браун, А. (2020). Наръчник за хабинг машини. Токио: Издателство за производство.
